Mae'r Pogo Connector 10-pin rhydd o halogen yn wydn ac yn ddibynadwy. Mae Xinteng yn cynnig y prisiau mwyaf cystadleuol a'r cysylltwyr o'r ansawdd uchaf, sy'n addas ar gyfer cymwysiadau mewn electroneg modurol, diwydiannol ac electroneg defnyddwyr.

Anfon ymchwiliad

Cyflwyniad Cynnyrch

Mae Dongguan Xinteng Electronics Co, Ltd yn un o'r gwneuthurwyr a chyflenwyr cysylltydd pogo 10 pin mwyaf dibynadwy yn Tsieina, sy'n cael eu cynnwys gan gynhyrchion o safon a gwasanaeth da. Croeso i gysylltydd pogo cyfanwerthu swmp gwydn 10 pin mewn stoc yma o'n ffatri. Hefyd, mae gwasanaeth wedi'i addasu a gwasanaeth OEM & ODM ar gael.

Disgrifiad

10 Pin Pogo Connector(RT-1222) yw ein cyfres hir oes. 10 pin, tri dewis traw:1.27mm, 2.0mm, a 2.54mm. Os wnaethoch chi edrych ar ein model 7-pin safonol a meddwl nad oedd 20,000 o gylchoedd yn ddigon, mae'r un hwn wedi'i raddio ar gyfer100,000cylchoedd paru. Fe wnaethom uwchraddio deunydd y gwanwyn a thewhau'r plunger platio i gyrraedd yno.
Mae'r tri pin ychwanegol dros gynllun 7-pin yn rhoi lle i chi ar gyfer tir segur neu linell signal ychwanegol. Rydyn ni'n gweld y fanyleb hon amlaf mewn gosodiadau prawf, araeau synhwyrydd, a dyfeisiau meddygol llaw - unrhyw beth sy'n cael ei blygio a'i ddad-blygio trwy'r dydd. Cyfredol yw 2A y pin, felly os gall eich olion PCB ei drin, gallwch wthio cyfanswm o 20A drwy'r banc.
Nid oes angen mowld newydd ar fodelau safonol. Llongau samplau mewn 5 diwrnod. Os oes angen diddosi, uchder arferol, neu blatio gwahanol arnoch, anfonwch eich lluniau drosodd a byddwn yn gwerthuso.

Paramedrau Cynnyrch

Model cynnyrch	RT-1222
Cae	1.27mm / 2.0mm / 2.54mm
Nifer y Pinnau	Safonol 1 i 36 pin (37 i 128 pin y gellir eu haddasu)
Cyswllt Llu	40g ± 20g @ 0.8mm strôc gweithio (strôc lawn 1.2mm)
Prawf bywyd	100,000 o gylchoedd
Foltedd graddedig	DC 12V
Cerrynt graddedig	2A uchafswm y pin
Sodro Gwrthiant Gwres	260 graddbrig / 10 eiliad (tai HTN, yn gydnaws â reflow)
Cyswllt ymwrthedd o pin gwanwyn	Llai na neu'n hafal i 50 mΩ (fesEIA-364-06)
Tymheredd Gweithredu	-25 gradd i +80 gradd
Prawf chwistrellu halen	48H (fesulASTM B117, 5% NaCl, 35 gradd )
Mathau Mowntio Eraill	DIP trwy-twll, SMT, ongl dde, gwifren-sodro
Amser Arweiniol Nodweddiadol	Safon: 3-5 diwrnod; Samplau personol: 7-10 diwrnod; Swmp: 15-25 diwrnod
MOQ	Safon: 200 pcs; Custom: 1,000 pcs
Pecynnu	Addysg gorfforol bag/rîl pacio
Mae deunydd a gorchudd yn cydymffurfio â safonau ROHS a REACH

Nodyn: Mae'r tai HTN yn delio ag uchafbwynt o 260 gradd ar gyfer sodro, ond mae'r tymheredd gweithredu parhaus yn +80 gradd . Dyna ddau beth gwahanol - peidiwch â'u cymysgu.

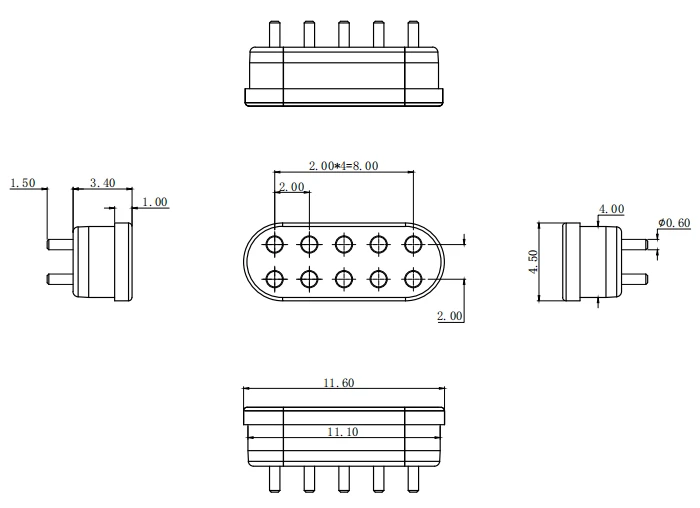

arlunio

Cysylltydd pogo 10-pin gwrywaidd

Mam cysylltydd pogo 10-pin

Ardystiad

Mae ein ffatri wedi'i hardystio i ISO 9001: 2015.
Adroddiad arolygu ffatri (dimensiynau, grym sbring, gwrthiant cyswllt - 100% wedi'i wirio)
Datganiad cydymffurfio RoHS & REACH

product-750-413

Ai Hon yw'r Rhan Gywir i Chi? Gwiriad Cyflym

Eich Sefyllfa	Rheithfarn
Uchder PCB ar gael Yn fwy na neu'n hafal i 5mm	✅ Ffit da
Cycled >20 gwaith y dydd	✅ Ewch gyda RT-1222
Angen cynllun dwysedd 1.27mm o uchder	✅ Dewiswch Xinteng (gyda bylchau 1.27mm, ar gael mewn opsiynau 1-36 pin)
Angen diddosi (IPX4+)	⚠️Mae angen dewis math arall o gysylltydd.
Rhedeg signalau USB 2.0 neu CAN	⚠️ Mae angen addasu -trosglwyddiad amledd uchel. Defnyddiwch 2.0mm neu 2.54mm; Mae gan 1.27mm risg crosstalk
Cyllideb yn waelod absoliwt, nid oes ots bywyd	❌ Defnyddiwch y gyfres safonol yn lle

Cysylltydd pin pogo personol

Dimensiynau cysylltydd pin pogo: UDRh, DIP, math plygu, math pin deuol, math sodr, math integredig.

Deunydd pin pogo: Plwm-C6801 am ddim

Plastig inswleiddio: HTN, gwrthsefyll tymheredd uchel hyd at 260 gradd

Elastigedd pin pogo: Llai na neu'n hafal i 15g

Foltedd a cherrynt: Llai na neu'n hafal i 120V, Llai na neu'n hafal i 40A

Dulliau cydosod cysylltwyr benywaidd: DIP trwy-twll, mownt arwyneb, tro 90 gradd, amgáu rwber, math o sodrwr, ac ati.

Dulliau cysylltu cysylltydd gwrywaidd: 90 gradd, 180 gradd, neu onglau eraill.

Dulliau lleoli cysylltwyr benywaidd: Post lleoli, wyneb uchel, cloi, cylch selio, clust lleoli, mewn-chwistrelliad llwydni, ac ati.

Pogo pin connector-1

amdanom Ni

Mae Dongguan Xinteng Electronics Co, Ltd yn un o'r3 uchaf10-gweithgynhyrchwyr Pogo Connector pin yn Tsieina, gan ddefnyddio deunyddiau crai heb halogen, heb blwm, ac ecogyfeillgar sy'n ddiniwed i'r corff dynol. Mae gennym gadwyn gyflenwi deunydd crai sefydlog a thechnoleg cynhyrchu uwch i gynhyrchu pinnau pogo o ansawdd uchel, cysylltwyr pin pogo, cysylltwyr magnetig, ac ati Ar hyn o bryd, rydym wedi datblygu drosodd2000 o atebiona gwnaeth gais am dros100 o batentau.Mae ein cynnyrch wedi'u cymhwyso'n llwyddiannus i mewnmeddygol, electroneg modurol, awyrofod, synwyryddion, dyfeisiau gwisgadwy, electroneg defnyddwyr, cartrefi craff, a meysydd Rhyngrwyd Pethau (IoT).

Cyfeiriad: Rhif 9 Zhenlong Road, y Pumed Parth Diwydiannol, Wushacaiwu, ChangAn Town, Dongguan City, Guangdong Province, China.

Ffôn: +86-13377798689

E-bost: xt@xtpogopin.com

product-978-500

cais

Achos 1: Dyfais ECG Cludadwy, Shenzhen
Roedd angen 100K o gylchoedd ar y cwsmer ynghyd â'r gallu i sychu alcohol a sterileiddio UV. Fe wnaethon ni daro'r plunger platio a chadw'r tai HTN. Dilysiad swp bach wedi'i basio; symud i gynhyrchu màs nawr.
Achos 2: Synhwyrydd Amgylcheddol Diwydiannol, Hangzhou
Tai synhwyrydd awyr agored, gofyniad chwistrellu halen 48H. Fe wnaethon ni gludo'r fanyleb safonol RT-1222 iddyn nhw ac fe basiodd yn syth - 48H chwistrell halen yw ein rhagosodiad. Dywedodd y cwsmer na allai samplau eu cyflenwr blaenorol hyd yn oed basio 24H.

FAQ

C: Faint yw samplau?

A: Os bodlonir yr amodau, gallwch wneud cais am un sampl safonol RT-1222 am ddim (gyda hyd oes o 10,000 cylch yn unig), a dim ond angen i chi dalu am y gost cludo. Mae pris samplau arferol yn amrywio o 60 i 300 o ddoleri'r UD, yn dibynnu ar y cymhlethdod. Mae'r fersiwn dwysedd uchel 1.27-milimetr ychydig yn ddrutach oherwydd ei bod yn anoddach ei ymgynnull.

C: Mae'r sgôr bywyd yn llawer uwch na'ch 7 pin safonol. Ai typo yw hwnna?

A: Nid yw'n gamgymeriad teipio. Mae'r RT-1222 yn gallu cyflawni oes hir yn amrywio o 10,000 i 100,000 o gylchoedd. Rydym wedi optimeiddio dyluniad y pinnau pogo, a thrwy blatio aur trwchus y pinnau pogo, gallwn gyflawni oes uchel. Rydym yn defnyddio gwanwyn dur di-staen gyda 1 miliwn o gywasgiadau, ac mae'r model beicio safonol 10,000 yn gynnyrch defnyddwyr; gall hyd oes yr RT-1222 gyrraedd 100,000 o gylchredau, gan ei wneud yn gynnyrch gradd ddiwydiannol. Gallwch chi feddwl amdano fel teiar arferol a theiar trwm - maen nhw'n cael eu defnyddio at wahanol ddibenion ac mae ganddyn nhw fanylebau gwahanol.

C: A allaf redeg signalau USB 2.0 trwy hyn?
A: Ydw, ond fyddwn i ddim yn ei wneud ar 1.27mm pitch - crosstalk yn mynd yn flêr. Defnyddiwch 2.0mm neu 2.54mm, rhowch ddau bin i D+/D-, a rhowch binnau daear wrth eu hymyl i'w cysgodi. Os oes gwir angen 1.27mm arnoch ar gyfer USB, gallwn ddylunio cynllun pâr gwahaniaethol, ond mae'n swydd arferol ac mae'n costio mwy.

C: A ellir defnyddio cysylltydd 10-pin ar gyfer trosglwyddo signal?

A: Oes, ond rhaid rheoli'r rhwystriant cyswllt. Os ydych chi am redeg cyfathrebu USB 2.0 neu CAN, rhaid i chi sicrhau bod cynllun y pin sylfaen yn rhesymol.

C: Sut ydw i'n ei wneud yn dal dŵr?

A: Nid yw RT safonol-1222 yn dal dŵr. I ychwanegu diddosi rydyn ni'n mowldio sêl silicon yn y cwt ar gyfer IPX4-IPX7. Mae hynny'n gofyn am lwydni newydd; cyllideb USD 1,800-3,000. Rhybudd teg: mae diddosi ar draw 1.27mm yn dynn - mae angen i oddefiannau ddal ±0.02mm. Os yw diddosi yn hanfodol, byddwn yn eich gwthio tuag at 2.0mm neu letach.
